- Montaje:Capacimetro digital de precisión con 16f628-A
- Es un pic bastante económico y fácil de conseguir.
- No necesitas diseñar la fuente ,basta conectarlo a un puerto usb (Rojo +5V,Negro GND)
- Resolución 0.01 pF
- Posee calibración de puesta a "0"
Vista del Capacimetro armado en PCB

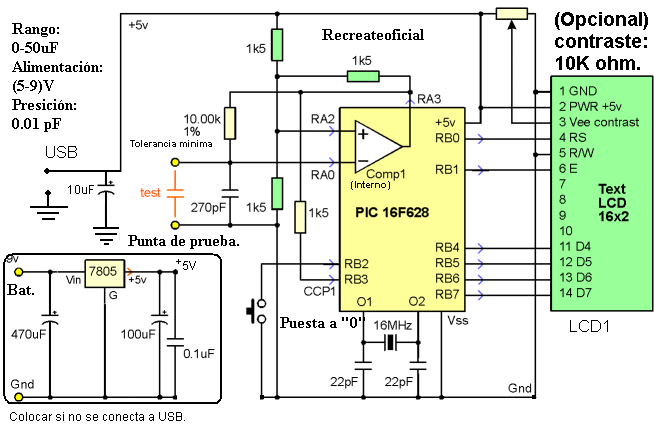

Explicación general:
Proporciona mediciones de capacitancia que van desde 0 a 50 UF con una resolución de 0,01 pF.
Se utiliza el comparador analógico en chip de PIC16F628
microcontrolador como un oscilador cuya frecuencia es controlada por una
resistencia externa y un condensador (que se mide).
Puesto que la resistencia es fijo, el valor de capacitancia se puede determinar midiendo la frecuencia de oscilación.
Aqui tienes el código .Hex listo para quemar el PIC! ULT-ACT-AGOSTO, 2014!
