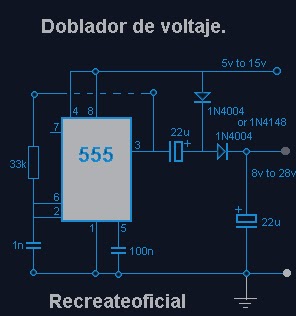

¿Qué es exactamente ?

Aspecto real.

Este circuito es un "Timer de precisión", en sus orígenes se presentó como un circuito de retardos de precisión,este lleva ese nombre porque contiene tres resistencias de 5 kohm internamente, pero pronto se le encontraron otra aplicaciones tales como osciladores astables, generadores de rampas, temporizadores secuenciales, etc., consiguiéndose unas temporizaciones muy estables frente a variaciones de tensión de alimentación y de temperatura.

Parametros de funcionamiento :

El circuito puede alimentarse con tensión continua comprendida entre 5 y 15 voltios, aunque hay versiones que admiten tensiones de alimentación hasta 2 V., pero no son de uso corriente. Si se alimenta a 5V es compatible con la familia TTL.

La corriente de salida máxima puede ser de hasta 200mA., muy elevada para un circuito integrado, permitiendo excitar directamente relés y otros circuitos de alto consumo sin necesidad de utilizar componentes adicionales. La estabilidad en frecuencia es de 0,005% por ºC.

Necesita un número mínimo de componentes exteriores, la frecuencia de oscilación se controla con dos resistencias y un condensador. Cuando funciona como monoestable el retardo se determina con los valores de una resistencia y de un condensador.

Modos de operación basicos:

Astable:

Cuando se conecta la alimentación, el condensador está descargando y la salida del 555 pasa a nivel alto hasta que el condensador, que se va cargando, alcanza los 2/3 de la tensión de alimentación, con esto la salida del biestable RS pasa a nivel "1", y la salida del 555 a cero y y el condensador C1 comienza a descargarse a través de la resistencia RB. Cuando la tensión en el condensador C1 llega a 1/3 de la alimentación, comienza de nuevo a cargarse, y asi sucesivamente mientras se mantenga la alimentación.

RA toma valores entre 1k y 10M, RB<RA

Monoestable:

La salida del circuito es inicialmente cero, el transistor está saturado y no permite la carga del condensador C1. Pero al pulsar SW1 se aplica una tensión baja en el terminal de disparo TRIGGER, que hace que el biestable RS cambie y en la salida aparezca un nivel alto. El transistor deja de conducir y permite que el condensador C1 se cargue a través de la resistencia R1. Cuando la tensión en el condensador supera los 2/3 de la tensión de alimentación, el biestable cambia de estado y la salida vuelve a nivel cero.

Pines del circuito integrado y función:

GNDxxx (normalmente la 1): es el polo negativo de la alimentación, generalmente tierra.
Disparo (normalmente la 2): Es en esta patilla, donde se establece el inicio del tiempo de retardo, si el 555 es configurado como monostable. Este proceso de disparo ocurre cuando este pin va por debajo del nivel de 1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador, ya sea que esté conectado como monostable, astable u otro. Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7 Voltios. Esta salida se puede obligar a estar en casi 0 voltios con la ayuda de la patilla de reset (normalmente la 4).
Reset (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc para evitar que el 555 se "resetee".
Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el modo de controlador de voltaje, el voltaje en esta patilla puede variar casi desde Vcc (en la práctica como Vcc -1 voltio) hasta casi 0 V (aprox. 2 Voltios). Así es posible modificar los tiempos en que la salida está en alto o en bajo independiente del diseño (establecido por las resistencias y condensadores conectados externamente al 555). El voltaje aplicado a la patilla de control de voltaje puede variar entre un 45 y un 90 % de Vcc en la configuración monostable. Cuando se utiliza la configuración astable, el voltaje puede variar desde 1.7 voltios hasta Vcc. Modificando el voltaje en esta patilla en la configuración astable causará la frecuencia original del astable sea modulada en frecuencia (FM). Si esta patilla no se utiliza, se recomienda ponerle un condensador de 0.01μF para evitar las interferencias.
Umbral (normalmente la 6): Es una entrada a un comparador interno que tiene el 555 y se utiliza para poner la salida a nivel bajo.
Descarga (normalmente la 7): Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
V+ (normalmente la 8): También llamado Vcc, alimentación, es el pin donde se conecta el voltaje de alimentación que va de 4.5 voltios hasta 18 voltios (máximo). Hay versiones militares de este integrado que llegan hasta 18 Voltios.
