Circuitos prácticos

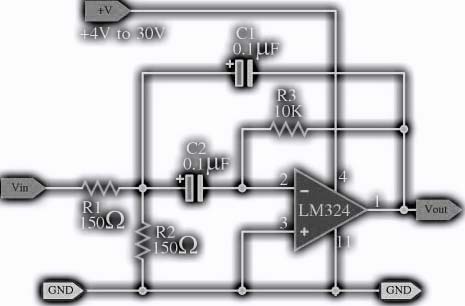

 Filtro Pasabanda 1 Khz con C.I LM324:




 Circuito Flip Flop con dos transistores (intermitente):


Etapa de potencia con Mosfet IRF520:

El rendimiento elevado de este componente  que posee una resistencia Drenaje _Fuente (RDS)
que alcanza tan solo fracciones pequeñas de Ohm.Lo cual lo hace ideal para aplicaciones de baja tensión :


 Aplicaciones :
*Sistema de baja tensión
* Iluminación
*Amplificador de audio
*Control  de reles
*Motores cc


            Circuito activado por luz
           con   control de sensibilidad :
       puedes controlar otras cosas tales como:
      Luces ,reles,motores ,circuitos secundarios ,ect.










Etapa de potencia con ULN2803:
     Muchas veces nos pasa que tenemos un circuito que entrega una pequeña potencia y con este circuito integrado solucionamos  el problema ya que es capaz de entregar (500 ma) por canal
Pin 1_8 Entradas TTl max. 7V.
